Labsat 3 wideband是一種具有 3 個獨立可調節寬帶通道的 RF 信號錄制和回放系統。它可錄制和回放大多數 GNSS 信號，甚至包括少量非 GNSS 信號。三個 RF 通道全部共用一個共同采樣速率，可從 10MHz 調節至 60MHz。所有系統均使用恒溫晶體振蕩器 (OCXO) 系統，確保較高穩定性。
每個信號可選擇 1、2 或 3 比特 I 和 Q 信號量化。根據通道帶寬和量化組合情況，Labsat 3 wideband 會調節可用的 RF 通道數量，以將錄制數據帶寬保持在一個能確保連續文件傳送的速率范圍內。
由于寬帶錄制允許每個 RF 通道捕獲多個 GNSS 頻率，Labsat 3 wideband通過選擇較適合捕獲所需 GNSS 信號的頻段進行配置。為協助選擇， Labsat 3 wideband僅顯示可為所選帶寬捕獲 GNSS 信號的頻率，并會標明哪些 GNSS 信號處于所選帶寬內。在錄制或回放期間，內置的多星座 GNSS 接收器會通過 LCD 顯示屏直觀顯示衛星詳情，并會通過 USB 輸出 NMEA 數據。
除了回放真實天空錄制信號外，可選SatGen 軟件包能根據用戶定義的軌跡生成模擬衛星信號，讓待執行的測試可模擬全球任何時間、日期或地點。
主要特點：
? 可錄制高達 56Mhz 的寬帶寬
? 緊湊、輕便和易攜帶
? 完全獨立
? 電池續航長達 2 小時
? 易于使用的一鍵錄制
? GPS L1, L2, L5
? GLONASS G1, G2, G3
? Galileo E1, E5a/b, E6
? 北斗 B1, B2, B3
? QZSS L1, L2, L5
? IRNSS L5
Labsat 3 wideband支持眾多適用于汽車、航空航天和高精度 RTK 測量及車輛控制等行業的強大功能。它包含多達三個 RF 通道，可用于多星座測試、RS232 錄制、雙 CAN 總線錄制、數字事件捕獲和慣性傳感器記錄。
錄制
Labsat 3 wideband的錄制和回放版本具有 3 個錄制模塊，具體取決于裝置類型。每一個此類模塊均可設置為 1、2 或 3 位量化，RF 輸入可在一個裝置內的所有錄制模塊間分割。
每個錄制模塊均具有以下階段：
一個增益為 8dB 的 LNA（低噪音放大器）。
一個生成所需信號中心頻率的本機振蕩器。
一個可將 RF 輸入轉換為基帶 I 和 Q 信號的正交混頻器。
每個 I 和 Q 信號隨后均穿過：
一個低通基帶濾波器。
一個動態范圍為 72dB 的自動增益控制 (AGC)，運行期間為 16 至 256 個樣本。
一個具有高達 60Mhz 可變采樣頻率的 3 位 ADC

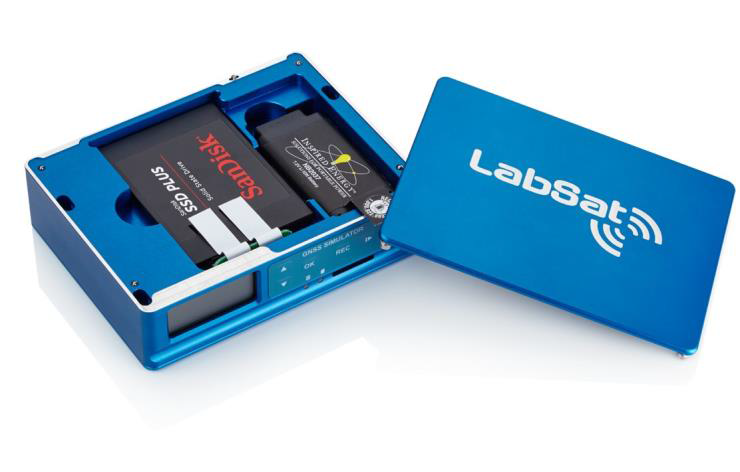

采集到的 I 和 Q 樣本先在 FPGA 內緩沖，然后傳送至系統 CPU 以保存在內部 SSD 上。
每個錄制通道的中心頻率可單獨設置，從而可根據要求調節帶寬和比特等級，讓任一通道均可捕獲一系列 GNSS 頻率。
回放
根據裝置類型，Labsat 3 wideband 的所有型號均具有 3 個回放模塊。每個回放模塊均自動設置為 1、2 或 3 比特I和Q 量化，以便與錄制的信號匹配。
在回放期間，I 和 Q 數據從儲存媒介讀取，并被緩沖至 FGPA。FPGA 隨后將這些樣本按照要求的速率傳送至回放模塊。
每個回放模塊均具有以下階段：
兩個運行頻率高達 60Mhz 的 DAC，它們將 I 和 Q 數據轉換為模擬信號。
一個生成所需信號中心頻率的本機振蕩器。
一個將 I 和 Q 信號組合為所要求頻率的單個信號的正交調制器。
一個可提供 0 至 90dB 衰減量的可變衰減器。
每個回放階段的輸出均被組合、過濾和進一步衰減，以使信號等級達到 GNSS 信號范圍通常具有的高端位置。

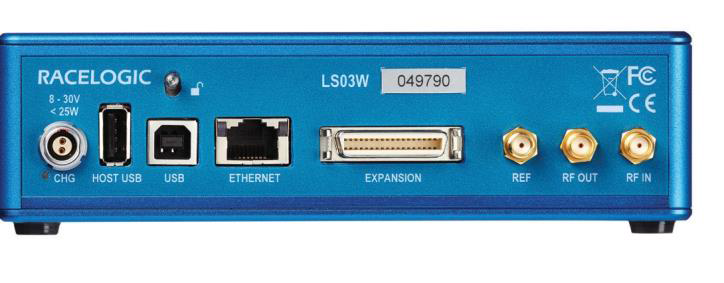

之后得到的信號在 Labsat 3 wideband上的 RF 輸出端口與用于監控信號的內部 L1 GNSS 接收器之間分拆。
使用 SatGen 自定義測試場景
若要用人工信號創建您的自定義測試場景， SatGen軟件可讓您用谷歌地圖快速繪制路線，然后創建 RF 文件，再將該文件通過以太網從 PC 傳送至 SSD 硬盤，并在 Labsat 3 wideband上進行回放。
30 天 SatGen演示版僅限 2 分鐘場景，可從 Labsat 網站下載。若需Labsat 和 SatGen軟件包，請聯系您當地的Labsat 經銷商。
