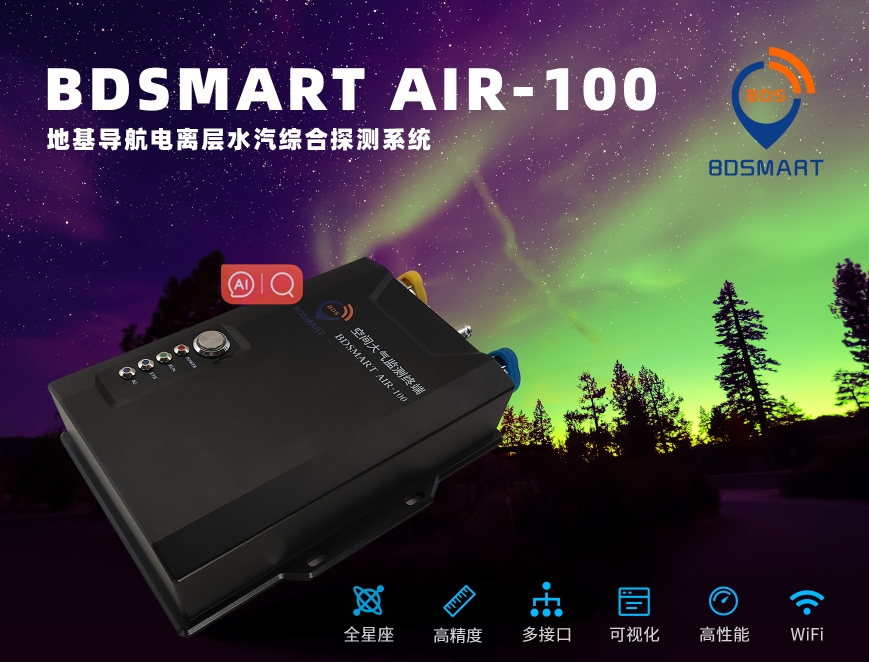

BDSMART AIR-100 地基導航電離層水汽綜合探測系統

    BDSMART AIR-100是由中國科學院空天信息創新研究院(AIR-CAS)北斗智能導航與應用團隊(BDSMART)自主研發的一款具備電離層TEC參數、電離層擾動指數、電離幅度與相位閃爍指數、對流層水汽參數等綜合探測能力的空間大氣監測設備，支持BDS-2/3、GPS、CLONASS及Galileo全星座多頻點導航信號觀測，同時提供SmartCloud云端智能管理與可視化系統，支持監測設備組網觀測與實時監控等，具有探測參數全、精度高、功耗低、易操簡便且結果展示直觀等優勢,并通過國家氣象局組織的氣象專用技術裝備測試。

主要特征：

        支持全星座多頻點導航信號跟蹤，支持北斗三號PPP-B2b增強信息接收解碼;支持電離層延遲、梯度與閃爍效應指數以對流層水汽參數的一體化實時監測;使用超低相噪 OCXO 作為頻率源，支持強電離層閃爍條件下的持續可靠監測支持有網絡條件下基于RTS實時精密產品的對流層水汽參數實時監測;支持無網絡條件下基于PPP-B2b增強信息的對流層水汽參數實時監測;提供SmartCloud智能管理與可視化平臺，支持   監測設備遠程配置管理與監控。

n

主要特征

n 50Hz相位和振幅數據采樣

n 內置超低相位噪聲恒溫晶體振蕩器

n SmartCloud管理平臺，便于設備管理和配置

n 智能動態靈敏信號跟蹤技術，適應更加惡劣的環境

n 高可靠的載波跟蹤技術，為用戶提供高質量的原始觀測數據

n 實時輸出電離層閃爍、擾動指數、電離層TEC、對流層ZTD和對流層水汽數據

n 支持BDS-3 B1C/B2a/B1I/B3I、BDS-2 B1I/B2I/B3I、GPS L1/L2/L5、GLONASS L1/L2、Galileo E1/E5四系統多頻點

硬件技術指標

n信號跟蹤

                       BDS-2 B1i/B2i/B3i  BDS-3  B1c/B2a/B1i/B3i/B2b

                       Galileo E1/E5a/E5B      GPSL1/L2/L5     GLONASS L1/L2     通道數>500

n工作模式與定位精度

                        有網狀態      基于RTS精密產品的實時精密單點定位雙頻H<5cm,V<10cm(l,PDOP<4)

                       無網狀態   基于PPP-B2b增強信息的實時精密單點定位雙頻H<10cm.V<20cm(1.PDOP<4)

n首次啟動        冷啟動<45s     溫啟動<30s      信號重捕獲<2s

n網絡連接         以太網 HTTP,FTP,NTRIP        串口 標準RS-232

n電氣及物理特性         供電12V-36V  功耗23W        尺寸280 x 150 x 80mm     重量3Kg     防護等級IP65

n環境參數         工作溫度-30Cto+70C      存儲溫度-35“C to +75C     工作濕度10%-95%RH無凝露

n對流層ZTD      實時ZTD精度 18mm，更新頻率>30s/次

n對流層PWV     精度優于3mm，更新率>30秒/次

n電離層TEC      相對精度優于0.2TECu       絕對精度優于2TECu，更新頻率>30s/次

n電離層擾動     電離層擾動監測指數不少于5種       精度優于0.1TECu/min，更新率30s/次

n電離層閃爍      幅度閃爍指數S4，精度優于0.1更新頻率>30s/次

                         相位閃爍指數op，精度優于0.05rad更新頻率>30s/次

n設備硬件延遲 支持設備延遲自主標定，穩定度優于1.0ns

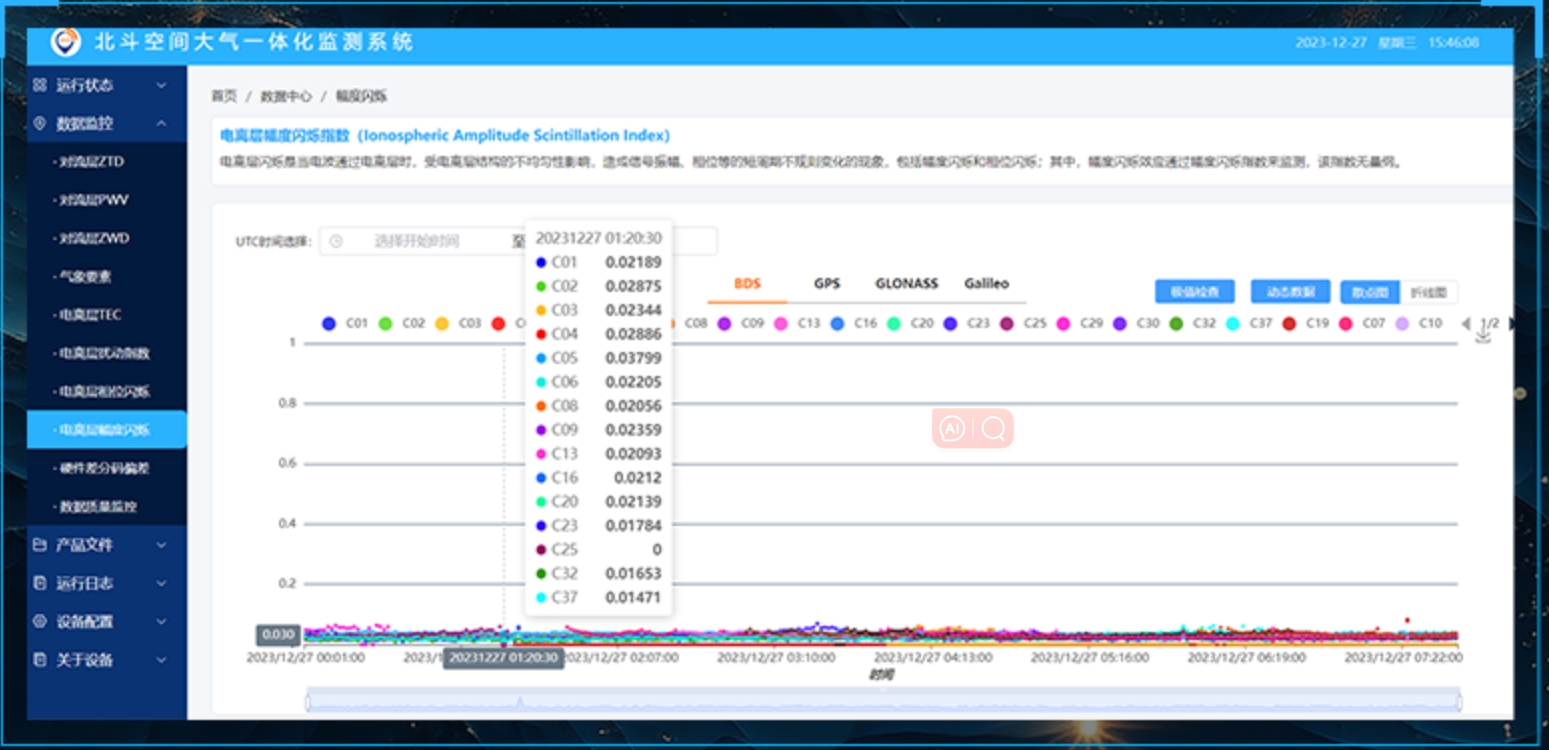

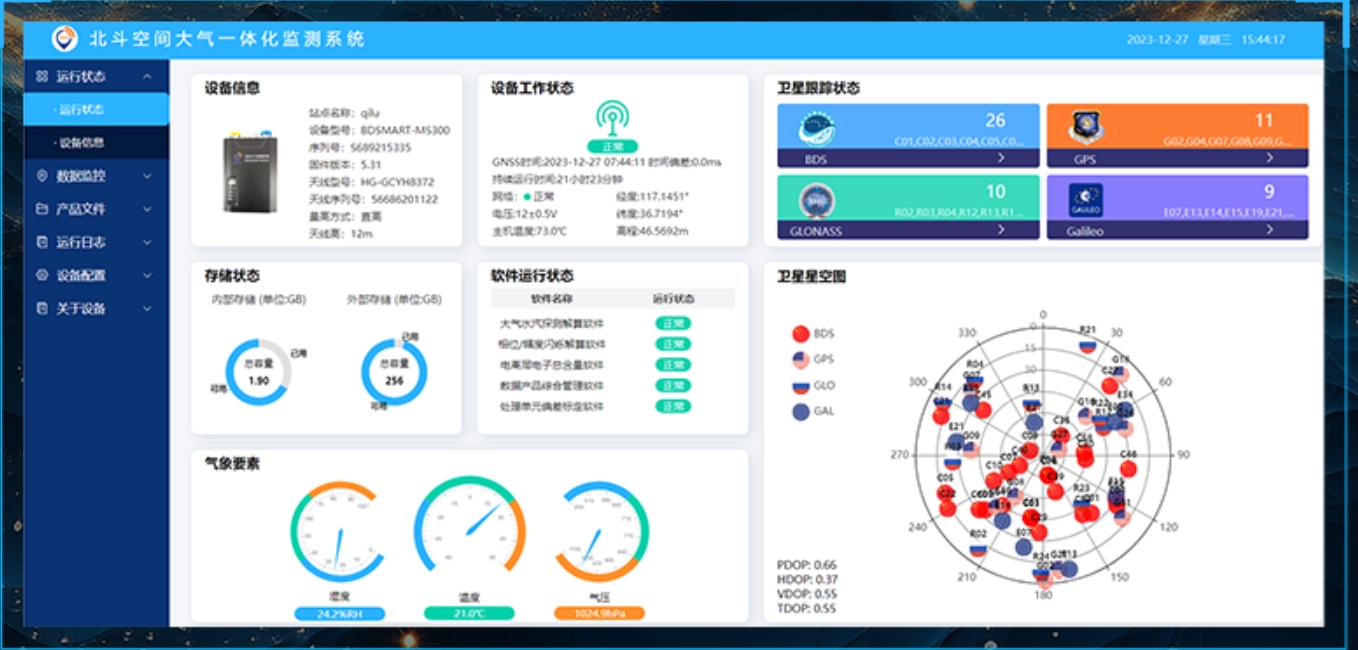

SmartCloud管理平臺

        SmartCloud管理平臺在云端對接收機進行設備組網與實時監控、遠程對設備進行運行監控、數據管理、參數配置、軟件升級及遠程復位等，具有界面簡潔、數據可視、易于操作和維護等特點，交互設計用戶友好。
